안녕하세요. 자동화 설비 제어 기술과 현장 실무 노하우를 상세히 기록하는 블로그입니다.
반도체 오븐(Oven) 설비나 히터가 들어가는 공정에서는 온도를 1도 단위로 정밀하게 제어하는 것이 제품의 품질과 직결됩니다.
이때 PLC가 직접 온도를 제어하기에는 연산 부담이 크기 때문에, 온도를 전문적으로 읽고 조절해 주는 '온도 컨트롤러'라는 전용 기기를 부착하게 됩니다. 그중에서도 산업 현장에서 가장 널리 쓰이는 일본 RKC사의 컨트롤러 라인업은 엔지니어라면 반드시 다룰 줄 알아야 하는 필수 기기입니다.
하지만 매뉴얼을 처음 펼치면 AL1, Pb, SL1 같은 암호 같은 기호들 때문에 초보자들은 지레 겁을 먹기 쉽습니다.

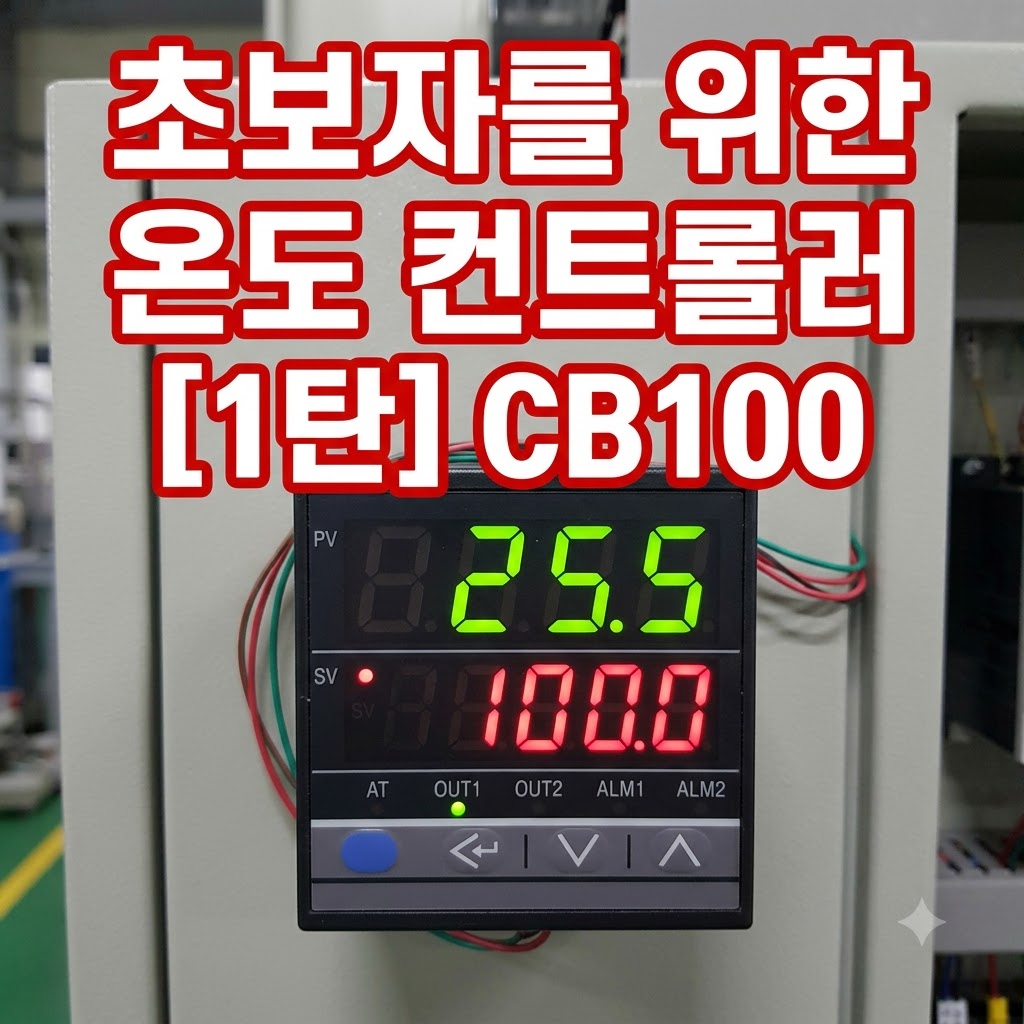

오늘은 RKC 온도 컨트롤러 실무 가이드 3부작의 첫 번째 시간으로, 판넬 전면에 부착되어 가장 직관적으로 다룰 수 있는 단독형 모델 CB100의 파라미터 및 초기화(Initialization) 모드 세팅법을 선배가 알려주듯 쉽게 풀어보겠습니다.
CB100 컨트롤러 세팅 3줄 요약
1. Operation Mode: [Set] 키를 눌러 현재 온도(PV)와 목표 온도(SV)를 확인하고 설정합니다.
2. Parameter Mode: [Set] 키를 2초간 눌러 AL1, AL2, PID 값 등 세부 동작 수치를 조작합니다.
3. Initialization Mode: Lock을 해제하고 숨겨진 모드에 진입하여 센서 타입과 알람 종류를 결정합니다.

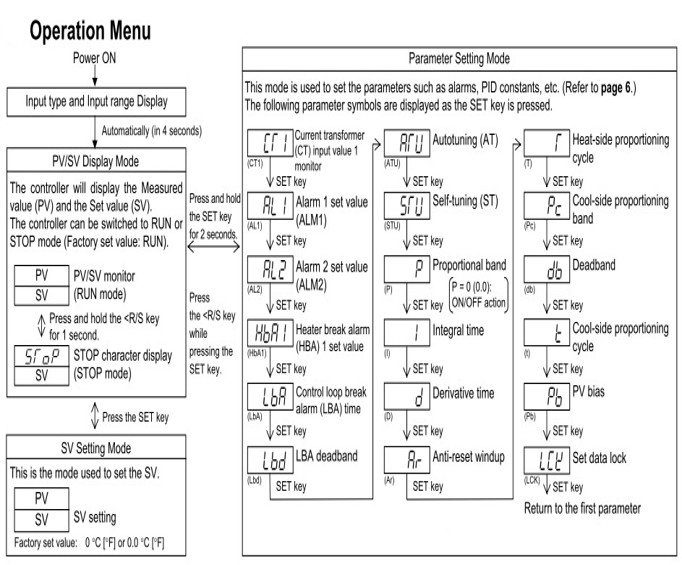

1. 기본 동작 및 Parameter 모드 진입
컨트롤러의 전원을 켜면 가장 먼저 보이는 화면이 바로 현재 온도(PV)와 목표 온도(SV)가 나타나는 기본 대기 화면입니다. 여기서 목표 온도를 맞춘 뒤, 기계의 알람과 히터 동작을 디테일하게 세팅하려면 숨겨진 Parameter Mode로 들어가야 합니다.
진입 방법은 아주 간단합니다. 대기 화면에서 [Set] 키를 2초 이상 꾹 누르고 있으면 메뉴가 전환됩니다. 값이 바뀌었을 때 [Set] 키를 한 번씩 짧게 눌러주면 다음 항목으로 넘어가면서 값이 저장됩니다.
다시 대기 화면으로 돌아가고 싶을 때도 마찬가지로 [Set] 키를 2초 이상 꾹 눌러주면 됩니다.
2. Parameter Mode 핵심 설정 (알람과 PID)
파라미터 모드에 들어왔다면 여러 가지 알파벳 기호들이 깜빡일 텐데, 현장에서 주로 건드리는 핵심 메뉴는 딱 정해져 있습니다.
| 메뉴 항목 | 실무 적용 및 의미 |
|---|---|
| AL1 (Alarm 1) | 온도가 목표치에 도달한 후, 설정한 편차 이상으로 온도가 튀거나 뚝 떨어졌을 때 기계를 멈추게 하는 온도 이상 알람입니다. 보통 5도 또는 10도로 세팅합니다. |
| AL2 (Alarm 2) | 히터나 팬(Fan)을 어느 온도에서 강제로 끌 것인가를 정하는 기준입니다. |
| P, I, D (비례, 적분, 미분) | 히터의 불을 켰다 껐다 하는 민감도(PID 제어)를 조절합니다. 온도가 자꾸 출렁이면 이 수치들을 오븐(Oven) 매뉴얼의 프로파일(Profile) 값에 맞게 튜닝해야 합니다. |
| Pb (PV bias) | 온도 보정값입니다. 컨트롤러에는 100도가 찍히는데 실제 오븐 안은 98도라면, 이 값을 +2로 주어 기계의 인식 온도를 실제 온도와 똑같이 맞춰주는 영점 조절 기능입니다. |
| LCY (Data Lock) | 현장 작업자가 실수로 온도를 바꾸지 못하게 잠금(Lock)을 거는 메뉴입니다. 초기화 모드 진입을 위해서는 여기서 코드를 1000(Unlock)으로 풀어주어야 합니다. |

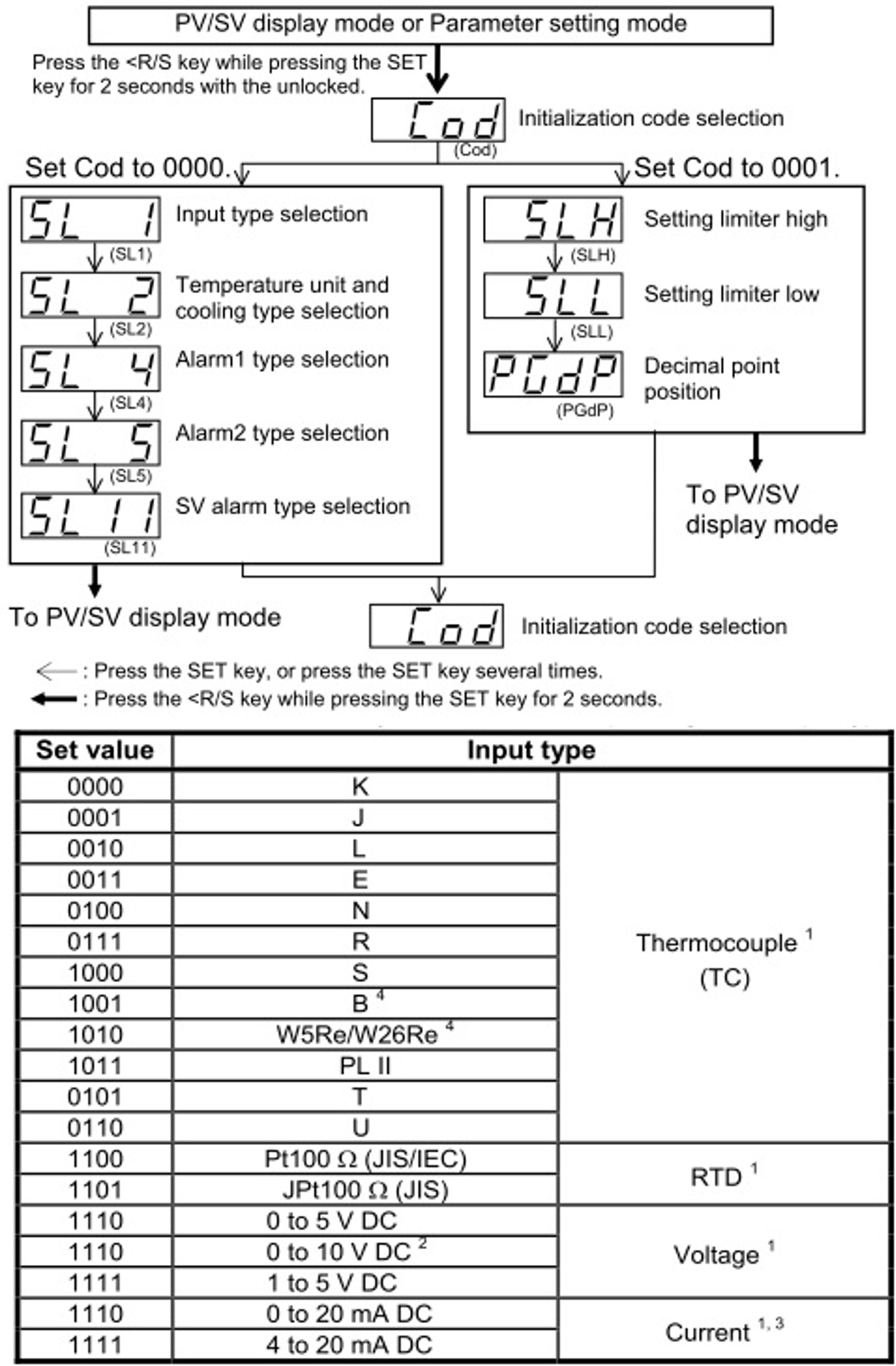

3. Initialization (초기화) 모드 진입과 기계의 본성 세팅
컨트롤러에 어떤 센서를 꽂을지, 알람의 종류는 무엇으로 할지 등 기계의 '본성'을 결정하는 가장 깊은 설정 메뉴입니다. 일반 파라미터 모드와는 들어가는 방법이 약간 다릅니다.
우선 LCY(Lock) 값을 0000으로 풀어준 상태에서 대기 화면으로 빠져나옵니다. 그 다음 [Set] 키와 좌측 방향키([<R/S])를 동시에 2초간 길게 누르면 숨겨져 있던 Initialization Mode가 열리게 됩니다.
센서 타입과 알람 성격 맞추기
- SL1 (Input Type): CB100 뒤에 연결된 온도 센서 선이 TC(열전대)인지 RTD(측온저항체)인지 지정합니다. 센서 타입이 안 맞으면 온도가 터무니없이 높게 나옵니다. (기본값: 0)
- SL2 (Temperature Unit): 온도를 섭씨(℃)로 볼지 화씨(℉)로 볼지, 그리고 냉각(Cooling) 방식을 어떻게 가져갈지 정합니다. (기본값: 0)
- SL4, SL5 (Alarm 1/2 Type): 알람이 울리는 조건을 정합니다. 예를 들어 0110(Band Alarm)으로 세팅하면, 목표 온도에서 위아래로 일정 구간을 벗어났을 때 경보를 울립니다. 0011(Process High)은 무조건 특정 온도를 넘어섰을 때 불이 켜지게 만듭니다.
전압 스케일링과 소수점 위치 지정
- SLH / SLL (Setting Limiter High/Low): 전압 입력을 받아 온도로 변환할 때 스케일(비율)을 맞춥니다. 예를 들어 5V가 들어왔을 때 기존에는 100℃로 인식하던 것을 400℃로 인식하도록 범위를 재조정하는 기능입니다.
- PGdP (Decimal Point Position): 디스플레이 화면에 온도가 표시될 때 소수점을 몇째 자리까지 보여줄지 설정합니다.
현장 실무 팁 (Tip) - 통신 메뉴 열기!
초기화 모드까지 다 끝났는데 PLC와 연동하기 위한 통신 설정이 안 보인다고 당황하지 마세요. 통신 메뉴(Add, bPS 등)는 별도의 진입법이 있습니다. 대기 화면에서 [Set] 키와 좌측 방향키([<R/S])를 동시에 2초 이상 꾹 누르면 숨겨진 통신 설정 화면이 짠 하고 나타납니다. 여기서 국번(Add)과 통신 속도(bPS)를 맞춰주면 됩니다.
오늘은 판넬에 붙어있는 단독형 온도 컨트롤러 CB100의 속마음을 들여다보고, 센서와 알람을 입맛에 맞게 세팅하는 방법을 알아보았습니다.
어지러운 알파벳 기호들도 이렇게 하나씩 뜯어보면 설비를 지키기 위한 아주 합리적인 안전장치라는 것을 알 수 있습니다.
스스로 온도 제어의 기준을 잡으셨다면, 이어지는 [2탄]에서는 이 컨트롤러를 PLC(미쓰비시)와 시리얼 통신으로 엮어서 상위 제어망을 구축하는 COM-E 모듈 세팅법을 자세히 알아보겠습니다.
본 포스팅은 반도체 및 산업용 오븐에 널리 적용되는 RKC 온도 컨트롤러(CB100)의 실제 현장 작업 표준서를 바탕으로, 초보 엔지니어가 헷갈리기 쉬운 파라미터 모드와 초기화 모드 진입법 및 센서/알람 세팅 노하우를 쉽게 재구성했습니다.
