설비 보수 수리 실무: 벤추리 효과를 이용한 미세 오일 미스트 공급 제어와 윤활 계통 트러블슈팅

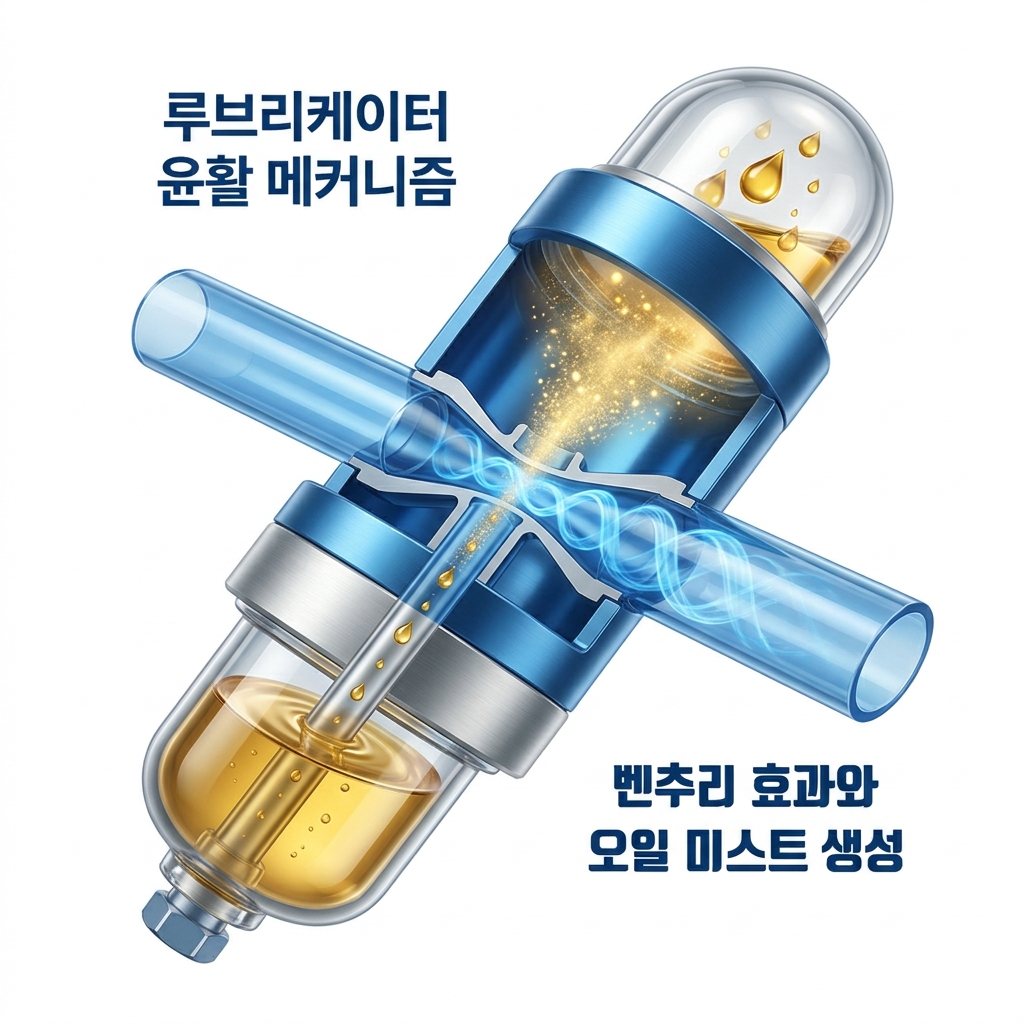

공기압 시스템의 필터와 레귤레이터를 거쳐 깨끗하고 일정한 압력으로 제어된 공기라 할지라도, 최종 구동부로 가기 전 반드시 해결해야 할 과제가 있습니다. 바로 기계적 마찰입니다. 솔레노이드 밸브의 스풀이나 실린더 내부의 피스톤 고무 씰은 분당 수십에서 수백 번씩 금속 벽면과 마찰하며 고속으로 왕복 운동을 수행합니다. 이 마찰을 제때 제어하지 못하면 고무 씰이 마모되어 대량의 누설이 발생하고 설비의 응답성이 급격히 저하됩니다. 루브리케이터는 압축공기가 통과할 때 발생하는 압력 차이를 이용해 오일을 미세한 안개 형태로 기화시켜 관로 내부로 공급하는 장치입니다. 최근 무급유 기기들이 늘어나는 추세이지만, 고부하 장거리 스트로크나 고속 반복 공정에서는 여전히 루브리케이터를 통한 오일 공급이 설비 수명을 좌우하는 핵심 변수입니다. 오늘은 루브리케이터의 핵심 구동 원리부터 필수 보수점검 포인트, 현장 고장 현상에 대한 근본적인 대책을 초고밀도 정보로 심층 분석해 보겠습니다.
1. 공기압 루브리케이터 보수점검의 필수 체크포인트
루브리케이터는 공기의 흐름과 오일의 유체역학적 균형을 통해 작동하므로, 주기적인 육안 관찰과 미세 조정이 수반되어야 고장을 예방할 수 있습니다.
적하 창(Sight Dome)의 분당 오일 적하수 확인
루브리케이터 상단에 위치한 투명한 적하 창은 오일이 한 방울씩 떨어지는 모습을 보여주는 창입니다. 장비가 정상 가동 중일 때 이 창을 통해 오일이 적정 주기로 떨어지고 있는지 확인해야 합니다. 공기 소모량에 비해 오일이 너무 자주 떨어지면 관로 내부에 오일 슬러지가 쌓이고, 전혀 떨어지지 않으면 하류 기기들이 윤활 부족으로 타버리게 됩니다. 공기 소비량에 맞춘 정확한 적하수 모니터링이 정비의 출발점입니다.
바울 내 오일 잔량 및 사양 확인
오일 보관 바울 내부의 유량이 최저 한계선(Min Level) 이하로 내려가지 않았는지 수시로 체크해야 합니다. 오일이 바닥난 상태로 방치되면 공기만 공급되어 하류 설비의 급격한 마모를 초래합니다. 오일을 보충할 때는 반드시 규정된 사양의 공기압 전용 윤활유(예: ISO VG 32 터빈유)를 사용하고 있는지 현장 자재 매뉴얼을 대조 점검해야 합니다.
투명 바울의 백화 및 응축수 혼입 상태 점검
필터와 마찬가지로 폴리카보네이트 재질의 바울을 사용하는 루브리케이터는 화학 물질의 공격을 받으면 표면이 하얗게 흐려지는 백화 현상이나 미세 실금이 발생합니다. 또한, 전단 필터에서 수분이 제대로 걸러지지 않으면 오일 바울 내부로 물이 흘러 들어와 오일과 섞이면서 뿌연 우유빛으로 유화되는 현상이 일어납니다. 오일의 품질과 바울의 기구적 안전성을 상시 확인해야 합니다.
2. 주요 고장 현상 및 물리적 발생 기전 분석
루브리케이터에서 발생하는 윤활 부실은 하류 제어 계통의 연쇄 불량을 유발하는 시동 장치가 됩니다. 현장 고장 원인을 깊이 있게 분석합니다.
- 오일 적하 불량 및 유로 차단 현상: 조절 나사를 열어도 오일이 전혀 떨어지지 않는 고장입니다. 이는 오일을 빨아올리는 내부 흡입 튜브(픽업 튜브)의 하단 필터망이 오일 찌꺼기로 막혔거나, 상부 적하 창 내부의 미세 체크 밸브 볼이 고착되었을 때 발생합니다. 유로가 차단되면 하류 실린더의 고무 씰 마찰력이 극대화되어 실린더가 부드럽게 움직이지 못하고 턱턱 걸리는 현상이 발생합니다.
- 부적절한 오일 사용으로 인한 고무 씰 파괴: 현장에서 구하기 쉽다는 이유로 차량용 엔진오일, 기어유, 혹은 방청윤활제(WD-40 등)를 루브리케이터에 임의로 충진하는 경우입니다. 이러한 오일에 포함된 극압 첨가제나 화학 용제 성분은 공기압 기기 내부의 니트릴 고무(NBR)나 우레탄 씰을 공격하여 흐물흐물하게 부풀려(팽창) 버립니다. 변형된 고무 씰은 조립 틈새를 압박하여 밸브의 기동 불량을 유발하고 기밀성을 완전히 파괴합니다.
- 과다 급유로 인한 타르 슬러지 형성: 조절 나사가 너무 많이 열려 오일이 과도하게 공급되는 고장입니다. 관로로 넘어간 다량의 오일 액적은 대기 중의 미세 먼지와 밸브의 알루미늄 마모 입자들과 결합하여 끈적한 타르성 슬러지를 형성합니다. 이 슬러지가 솔레노이드 밸브 배기구나 소음기를 막아버리면 배압이 형성되어 설비의 전체 사이클 타임이 지연되는 부작용을 낳습니다.
3. 실무 엔지니어를 위한 고장 대책 및 예방 정비 전략
윤활 계통의 안정성을 확보하고 구동부의 퍼포먼스를 최상으로 유지하기 위한 현장 실무 중심의 대책입니다.
이론적 적하수 설정 및 밸브 동기화 제어

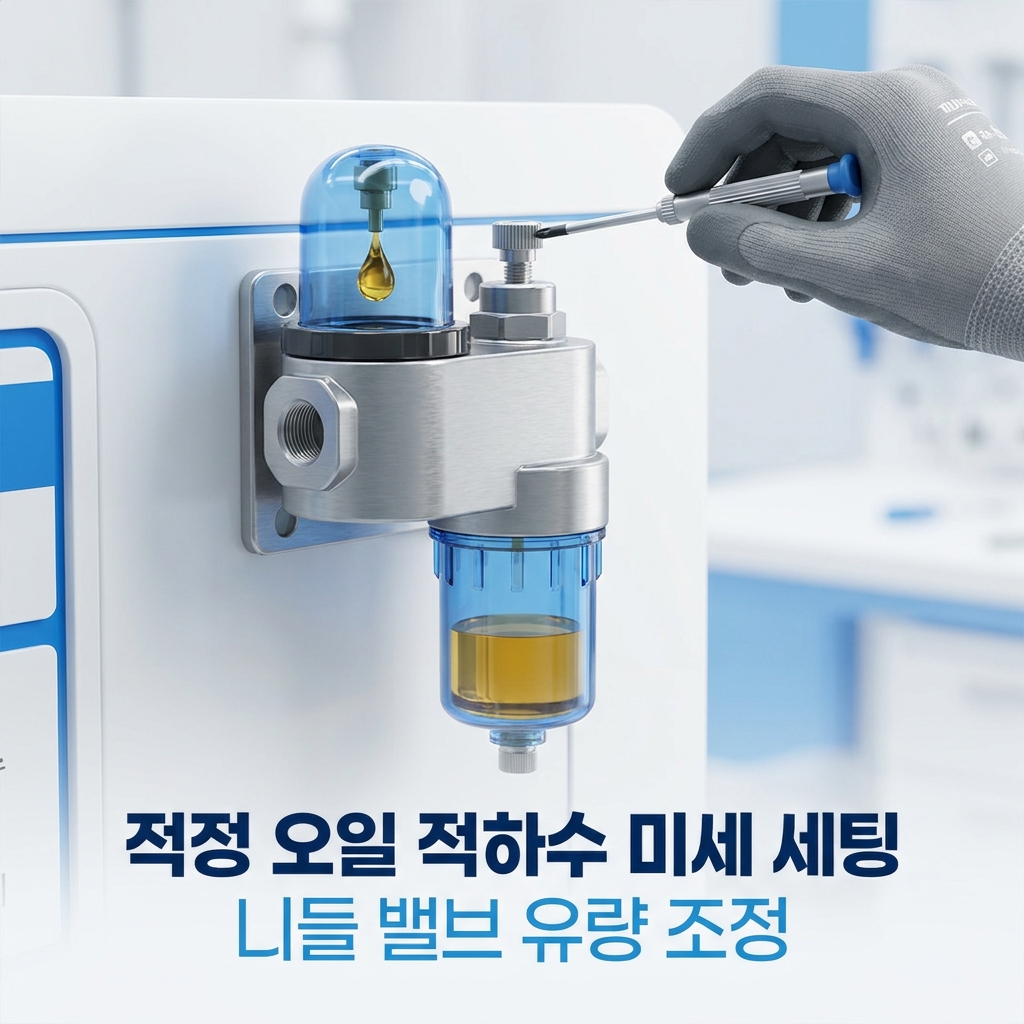

루브리케이터의 오일 조절 나사(니들 밸브)를 세팅할 때는 대략적인 감에 의존해서는 안 됩니다. 실무적인 표준 가이드는 공기 소모량 1,000리터당 약 1방울에서 5방울 사이입니다. 소형 자동화 장비의 경우, 실린더가 약 10회에서 20회 왕복 운동을 수행할 때 적하 창에 오일 한 방울이 톡 떨어지는 리듬이 가장 이상적입니다. 이 기준을 정비 매뉴얼에 명시하고 주기적으로 니들 밸브를 미세 조정해야 과급유와 윤활 부족을 동시에 대책할 수 있습니다.
첨가제가 없는 ISO VG 32 전용 터빈유 준수
고무 씰의 화학적 변형을 원천 차단하기 위해 루브리케이터에는 반드시 첨가제가 혼입되지 않은 순수한 공기압 전용 오일인 ISO VG 32 등급의 터빈유 또는 첨가제 미포함 석유계 광물유만을 사용해야 합니다. 현장 자재창고의 윤활유 드럼통에 공기압 전용 식별 스티커를 부착하고, 작업자 교육을 통해 란유 유입 사고를 철저히 예방하는 시스템적 대책이 수반되어야 합니다.
흡입 파이프 필터 정기 분해 세척 및 무중단 오일 보충
6개월 주기로 루브리케이터 바울을 분해하여 내부를 청소해야 합니다. 특히 오일을 빨아올리는 흡입 튜브 하단의 미세 메쉬 필터를 솔로 닦아내어 고착된 오일 슬러지를 제거해야 오일 공급 중단 사고를 막을 수 있습니다. 최근 장비들은 가동 중에도 압력을 빼지 않고 오일을 보충할 수 있는 버튼식 자동 급유 구조나 바이패스 회로를 채택하므로, 보수 수리 시 이러한 편의 장치의 정상 작동 여부도 함께 확인해야 정비 효율을 높일 수 있습니다.
결론: 정밀한 오일 안개가 대형 자동화 라인의 연쇄 고장을 막습니다
공기압 루브리케이터는 압축공기 배관의 가혹한 마찰 환경에 부드러운 오일 안개를 분사하여 전체 시스템의 동작 유연성을 확보하는 고마운 장치입니다. 분당 적하수를 정밀하게 조절하는 엔지니어링 안목, 규격화된 ISO VG 32 터빈유만을 고집하는 고집스러운 품질 관리, 그리고 흡입 튜브를 정기적으로 세척하는 세밀한 정비 습관이 결합될 때 말단 액추에이터는 지치지 않고 완벽한 출력을 뿜어냅니다. 보이지 않는 마찰력을 지배하는 루브리케이터 관리에 만전을 기해 보시기 바랍니다. 오늘 정리한 보수 수리 포인트를 현장에 적용해 보시기 바랍니다. 다음 시간에는 공기의 흐름 방향을 바꾸어 장비의 시퀀스 동작을 최종 제어하는 방향제어 밸브의 보수점검 및 고장 대책에 대해 심층적으로 알아보겠습니다.
