공기압 시스템의 계통적 이해: 발생부터 구동까지의 에너지 순환 메커니즘

산업 자동화의 혈맥, 공기압 시스템을 구성하는 전 과정의 유기적 분석

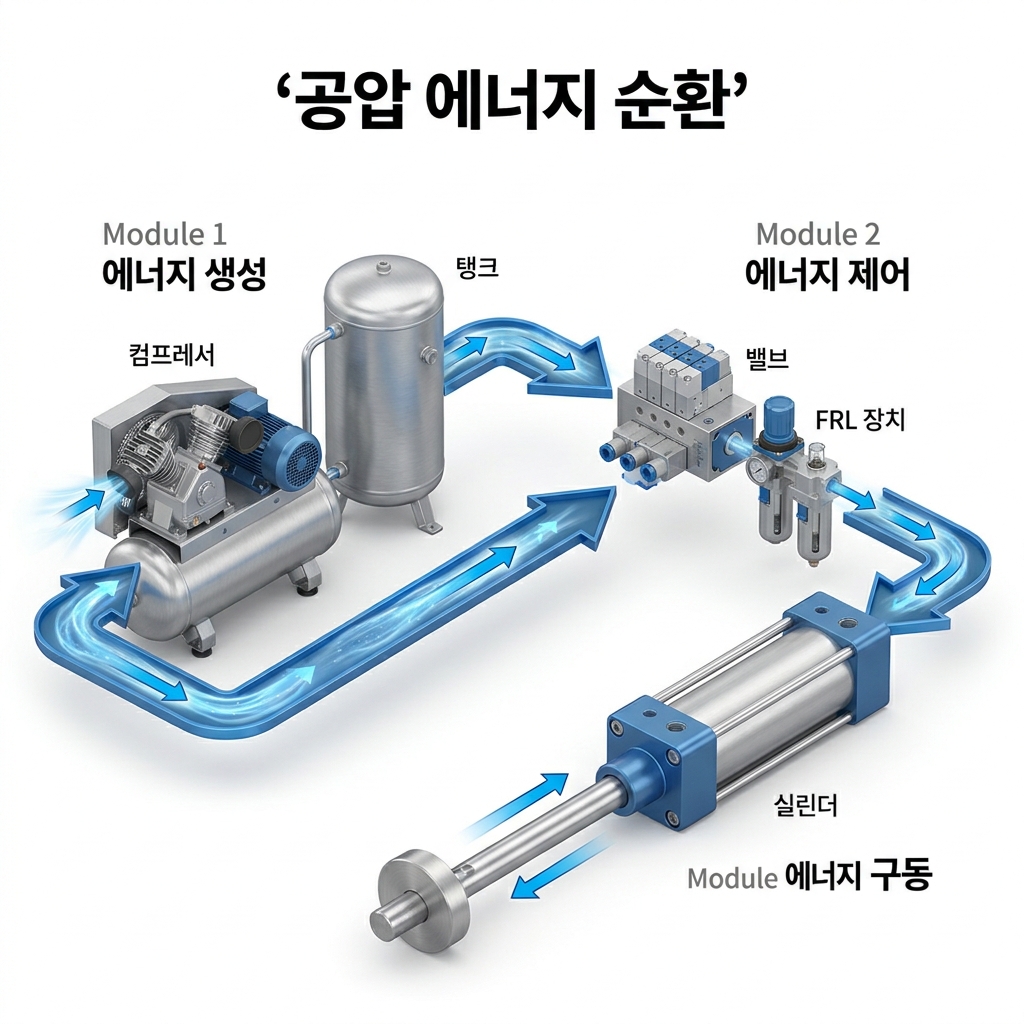

산업 자동화 현장을 누비는 수많은 기계의 움직임 뒤에는 '공기'라는 보이지 않는 동력이 흐르고 있습니다. 우리는 흔히 실린더가 움직이는 겉모습만 보게 되지만, 그 움직임을 만들기 위해 시스템 내부에서는 에너지를 생성하고, 정제하며, 논리적으로 제어하는 복잡한 과정이 쉼 없이 일어납니다. 설비 유지보수와 설계의 효율성을 극대화하기 위해서는 개별 기기에 대한 지식을 넘어 시스템 전체를 관통하는 '에너지의 흐름'을 읽을 줄 알아야 합니다. 오늘 우리는 공기압 시스템이라는 거대한 생명체가 어떻게 에너지를 순환시키는지, 그 계통적 구조를 심층적으로 분석해 보겠습니다.

1. 에너지 발생 및 저장: 시스템의 심장부와 저수지

공기압 시스템의 시작은 대기 중의 공기를 물리적으로 응축하여 에너지를 만드는 과정입니다. 이는 마치 발전소가 전기를 생산하는 것과 같은 원리입니다.

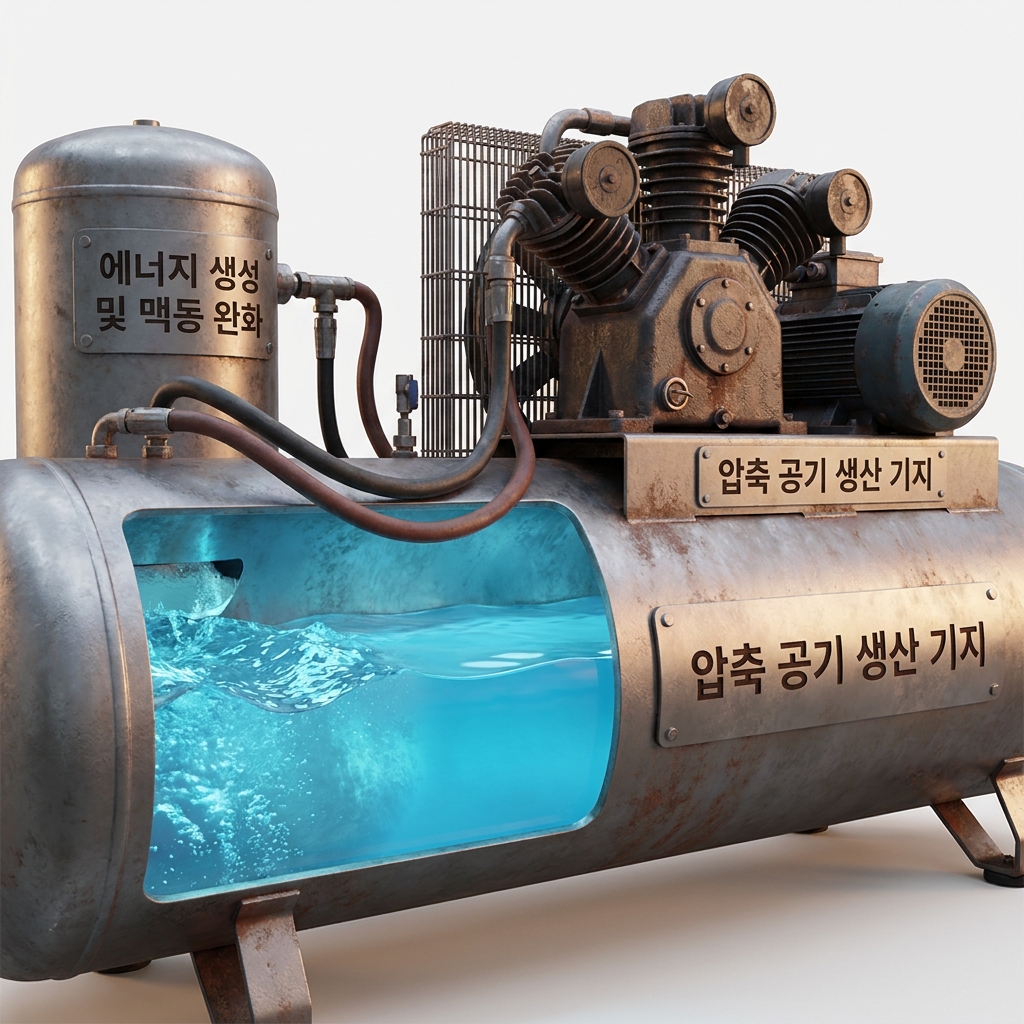

압축기의 에너지 변환 원리

공기 압축기는 외부의 기계적 동력을 이용하여 공기의 체적을 강제로 축소시킵니다. 이 과정에서 공기 분자들은 밀집되며 내부 에너지가 급격히 상승합니다. 단순한 공기가 '에너지를 가진 유체'로 변모하는 순간입니다. 압축 방식에 따라 피스톤식, 스크류식 등으로 나뉘지만, 본질적인 기능은 시스템 전체에 '압력'과 '유량'이라는 기초 체력을 공급하는 것입니다.

에어 탱크의 다각적 기능 분석

생산된 공기는 에어 탱크에 저장됩니다. 탱크는 단순한 보관 용기가 아닙니다. 압축기에서 발생하는 압력의 출렁임(맥동)을 흡수하여 시스템에 평온한 흐름을 제공하며, 갑작스러운 대량 소비 시에도 압력 강하를 막아주는 완충 역할을 수행합니다. 또한, 공기가 머물며 냉각되는 동안 1차적으로 응축수를 분리해내는 정화 기능도 겸비하고 있습니다.

2. 에너지 정제 및 제어: 시스템의 필터와 뇌

생산된 에너지가 그대로 구동부에 도달한다면 기계는 순식간에 고장 날 것입니다. 에너지를 '사용 가능한 상태'로 다듬는 과정이 필요합니다.

공기 청정화의 논리적 순서

에너지 제어부의 첫 관문은 청정화 기기들입니다. 냉동식 또는 흡착식 드라이어를 통해 수분을 제거하고, 정밀 필터를 통해 미세 먼지와 오일 성분을 걸러냅니다. 이 과정이 완벽해야만 하부의 정밀 제어 밸브들이 고착되지 않고 제 기능을 수행할 수 있습니다.

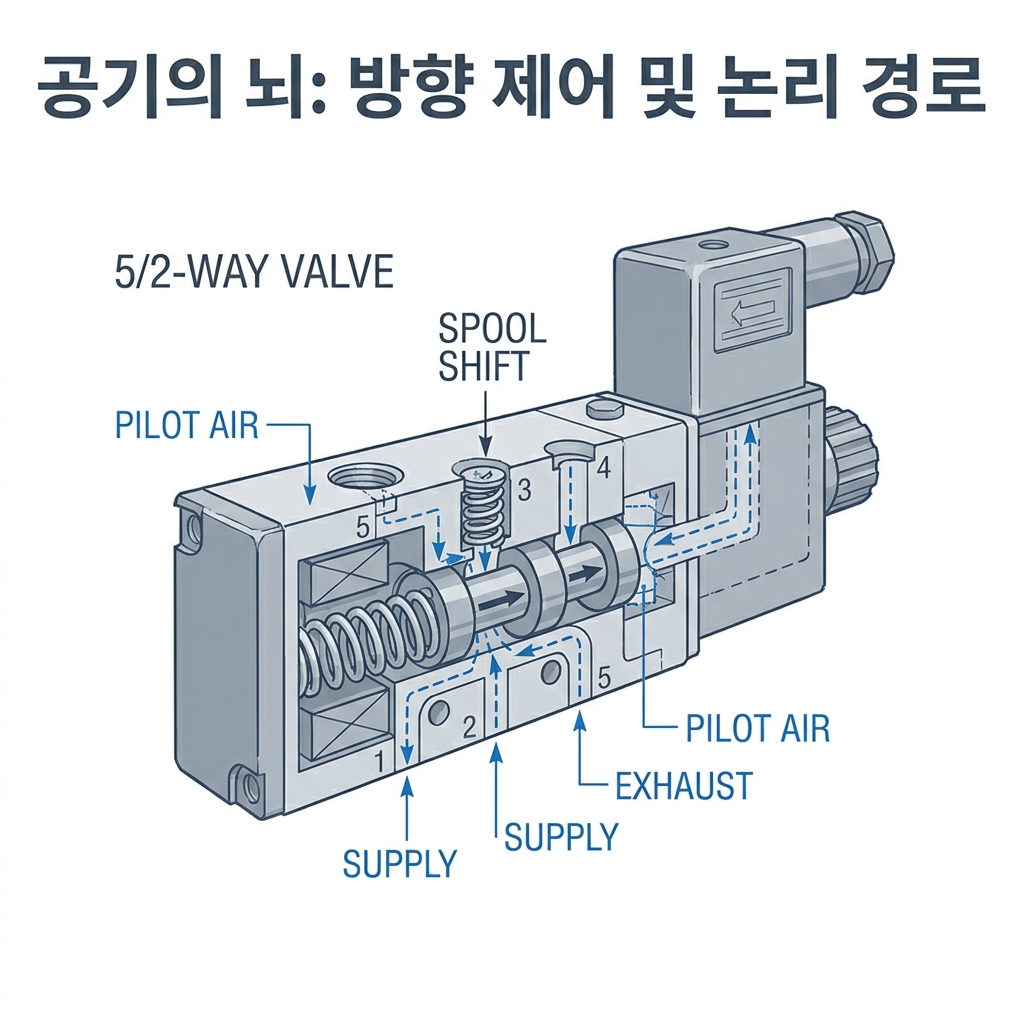

제어 밸브를 통한 논리 회로 구성

정제된 공기는 이제 제어 밸브의 영역으로 들어섭니다. 방향제어 밸브는 공기의 길을 열고 닫으며 실린더의 운동 방향을 결정하고, 유량 및 압력 제어 밸브는 그 움직임의 속도와 힘을 결정합니다. 이는 컴퓨터의 연산 장치와 같이 시스템의 동작 시퀀스를 완성하는 논리적인 기능을 담당합니다.

3. 에너지 소비 및 구동: 시스템의 최종 산물

모든 제어 과정을 거친 압축공기는 드디어 구동부에 도달하여 물리적인 현상으로 나타납니다.

액추에이터의 물리적 변환

실린더는 공급된 압력 에너지를 직선적인 힘으로 변환하여 물체를 밀거나 당깁니다. 공기압 모터는 이를 회전력으로 변환하여 드릴링이나 나사 체결 같은 작업을 수행합니다. 이 단계에서 우리가 흔히 말하는 '자동화'의 실질적인 가치가 창출되는 것입니다.

배기 및 순환의 종료

일을 마친 공기는 소음기를 통해 대기로 방출됩니다. 유압과 달리 에너지를 회수할 필요가 없다는 점은 시스템 구성을 단순화시키지만, 대기로 버려지는 에너지를 최소화하기 위한 정밀한 유량 제어가 필수적으로 요구됩니다.

결론: 전체를 보는 눈이 최적화의 열쇠입니다

공기압 시스템은 각 기기가 유기적으로 결합된 하나의 완벽한 에너지 순환 체계입니다. 발생부에서의 압력 품질이 구동부의 수명을 결정하고, 제어부의 정밀도가 소비 효율을 결정합니다. 전체 시스템의 구조를 명확히 이해할 때 비로소 우리는 효율적인 설계와 완벽한 유지보수를 실현할 수 있습니다. 다음 시간에는 이 흐름의 시작점인 생산 시스템에 대해 더욱 세밀하게 파헤쳐 보겠습니다.
