자동화 시스템 설계의 본질: 각 기기가 수행하는 물리적 역할의 정의
산업 자동화의 영역에서 공기압 기술은 전동 시스템이 도달하기 어려운 유연성과 안전성, 그리고 강력한 힘을 바탕으로 필수적인 에너지원으로 자리 잡고 있습니다. 복잡하게 얽힌 공기압 배관과 다양한 제어 밸브, 그리고 최종 구동 기기들은 단순히 기계적으로 결합된 것이 아닙니다. 이들은 시스템 전체의 논리적 목적을 달성하기 위해 각자의 명확한 기능을 수행하도록 설계되었습니다. 본 포스팅에서는 공기압 기술의 기초가 되는 각 기기의 기능적 본질을 시스템 설계자의 관점에서 심층적으로 분석하겠습니다.
1. 에너지 형태의 물리적 변환 및 전달 기능
공기압 시스템을 관통하는 가장 근본적인 기능은 에너지 형태의 변환입니다. 이는 대기 중의 무한한 공기를 물리적으로 압축하여 내부에 저장된 위치 에너지를, 실제 기계적인 일을 수행하는 운동 에너지로 변환하는 과정을 의미합니다.
가. 에너지 발생 및 압력 공급 기능
시스템의 동력원인 공기 압축기는 대기압 상태의 공기를 흡입하여 외부 동력을 통해 물리적 체적을 급격히 줄임으로써 공기 분자 간의 거리를 좁힙니다. 이 과정은 시스템 전체에 압력이라는 에너지를 공급하는 발전소와 같은 역할을 수행합니다. 즉, 외부의 기계적 에너지를 압축공기라는 형태의 위치 에너지로 변환하여 시스템 전체에 공급하는 핵심 기능을 담당합니다.
나. 에너지 구동 및 운동 에너지 변환 기능
최종 출력단인 구동 기기, 즉 실린더나 공기압 모터는 제어 밸브를 통해 전달된 압축공기의 위치 에너지를 다시 직선 운동이나 회전 운동의 물리적 운동 에너지로 변환합니다. 전달된 에너지를 실제 작업 공정에서 필요한 물리적인 힘으로 바꾸어 실질적인 일을 수행하게 만드는 단계입니다.
2. 시스템 신뢰성 및 수명 연장을 위한 청정화 기능
대기 중에서 압축된 공기는 고온 다습한 상태이며, 미세 먼지와 탄화된 오일 등 다양한 오염물질을 포함하고 있습니다. 이러한 공기가 여과 없이 시스템 내부로 투입될 경우, 정밀한 제어 기기들의 고착이나 씰의 마모를 유발합니다. 따라서 공기 청정화 기능은 시스템의 안정적인 작동을 보장하는 필수적인 기능입니다.
- 오염물질 및 수분 여과 기능: 필터와 에어 드라이어는 공기 중의 불순물과 수분을 물리적, 화학적 방식으로 제거합니다. 이는 배관 내부의 부식을 방지할 뿐만 아니라, 밸브 내부의 미세한 통로가 막히는 현상을 차단하여 시스템의 응답성을 유지합니다.
- 압력 제어 및 안정화 기능: 압력 조절 밸브는 공급되는 불안정한 압력을 일정하게 유지합니다. 이는 상부의 압축기에서 발생하는 압력 변동이 하부 구동 기기의 출력 변화로 이어지지 않도록 차단하여, 기계가 항상 균일한 힘으로 작동하게 만드는 안정화 기능을 수행합니다.
3. 시스템 논리 구조를 제어하는 방향 및 유량 조절 기능
제어 기기들은 공기압 시스템의 뇌 역할을 수행합니다. 단순히 힘을 전달하는 것을 넘어, 에너지가 흐르는 길을 결정하고 속도를 조절하여 시스템이 의도한 시퀀스대로 움직이도록 관리합니다.
방향 제어 및 회로 구성 기능

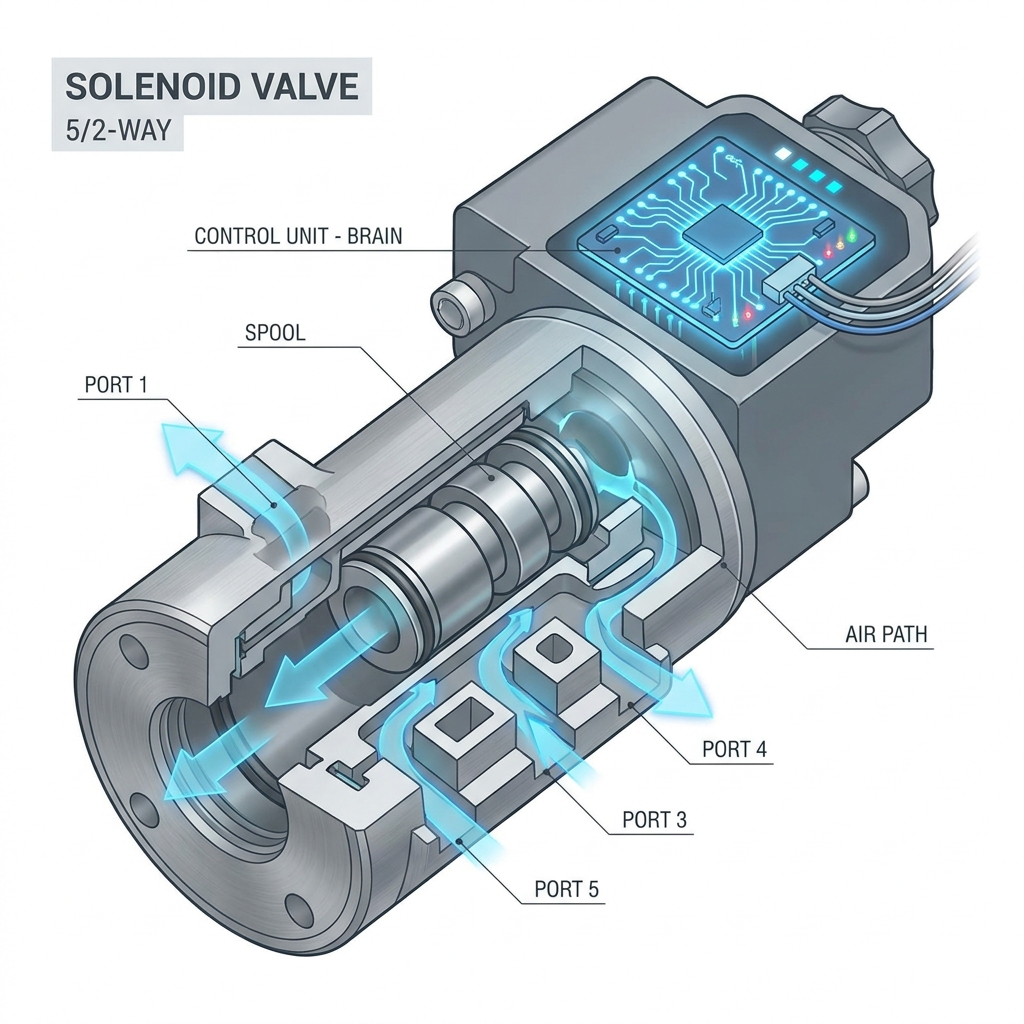

방향 제어 밸브는 압축공기가 구동 기기의 어느 포트로 유입될지를 결정합니다. 이를 통해 실린더의 전진과 후진을 제어하며, 복잡한 자동화 공정에서 각 기기 간의 동작 순서를 정하는 논리적인 경로 제어 기능을 수행합니다.
유량 조절을 통한 속도 최적화 기능
유량 제어 밸브는 단위 시간당 흐르는 공기의 양을 제한하여 구동 기기의 작동 속도를 제어합니다. 이는 단순히 빠르게 혹은 느리게 움직이는 것을 넘어, 작업물에 가해지는 충격을 완화하고 전체 공정의 사이클 타임을 최적화하는 기능을 담당합니다.
4. 공기압 고유의 안전 및 과부하 보호 기능
공기압 기술은 다른 에너지원과 비교했을 때 물리적 성질에 기인한 독보적인 안전 기능을 보유하고 있습니다. 이는 공기가 가진 높은 압축성 덕분입니다.
- 폭발 방지 및 비감전 안전 기능: 전기를 직접 사용하지 않는 영역에서는 화재나 감전의 위험이 극히 낮습니다. 이러한 방폭 기능은 화학 공정이나 인화성 물질을 다루는 환경에서 매우 중요한 안전 기능을 수행합니다.

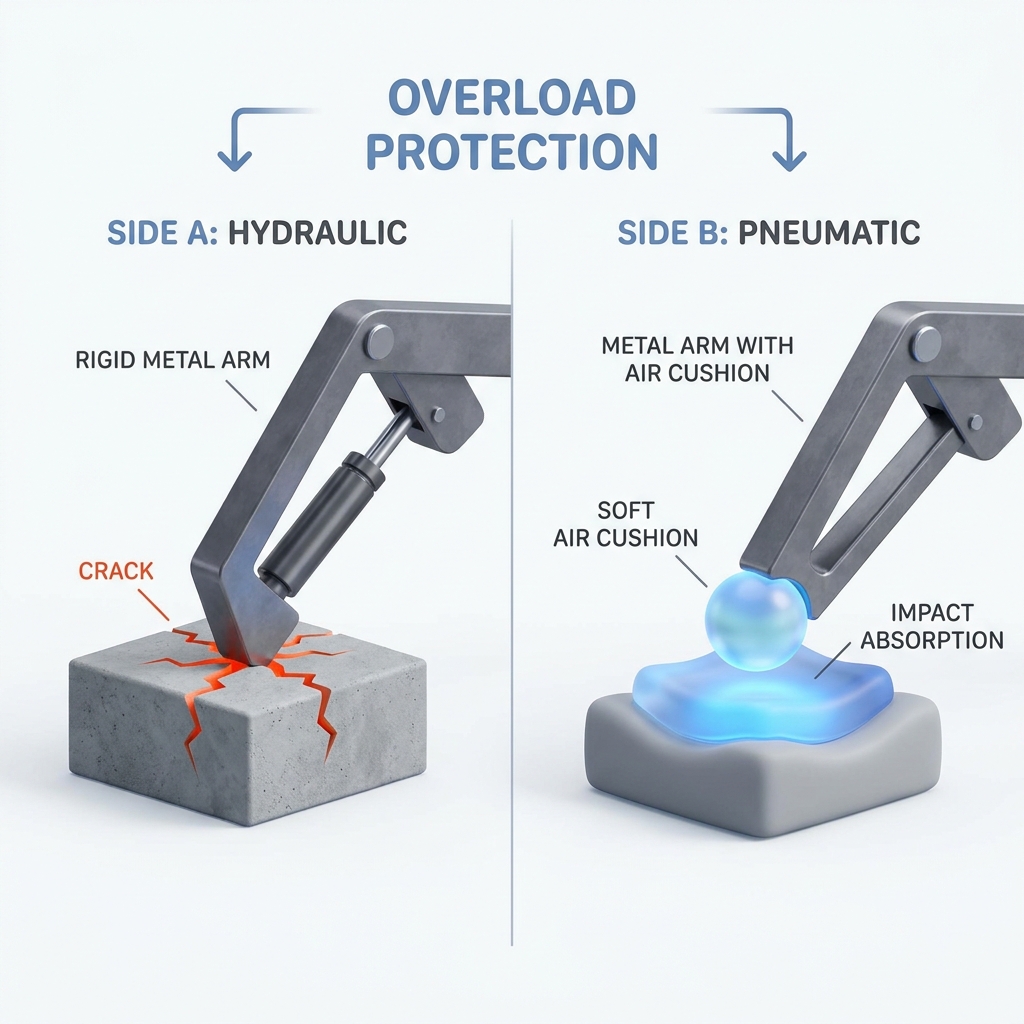

- 에너지 축적 및 과부하 흡수 기능: 시스템 내에 예기치 못한 물리적 저항이 발생할 경우, 공기가 스스로 수축하며 충격을 완화합니다. 이는 기계적인 파손을 방지하는 과부하 보호 기능을 자연스럽게 수행하여 시스템 전체의 안전성을 확보합니다.
결론: 기능적 이해를 통한 시스템 최적화
공기압 기기들은 에너지의 생성부터 전달, 제어, 그리고 최종 구동에 이르기까지 정교하게 분담된 기능을 수행합니다. 각 기기가 가진 물리적 기능의 본질을 정확히 파악하는 것은 설계 오류를 줄이고 시스템의 신뢰성을 극대화하는 첫걸음입니다. 이번 포스팅에서 다룬 4가지 핵심 기능을 바탕으로 다음 시간에는 실제 산업 현장과 우리 일상에서 이러한 기능들이 구체적으로 어떻게 활용되고 있는지, 그 다양한 용도에 대해 심도 있게 살펴보겠습니다.
